Вигляд спереду

A: Панель керування

Використовується для зміни параметрів принтера або для керування ним. Відкриється автоматично перед початком друку.

• Панель керування

B: Скло експонування

Завантажте оригінал сюди.

C: Кришка для притиснення документів

Відкрийте її, щоб розмістити оригінал на склі експонування.

D: Касета

Завантажте звичайний папір формату A4, B5, A5 або Letter у касету та вставте її в принтер.

• Завантаження паперу касету

E: Напрямники для паперу

Вирівняйте праві, ліві та передні сторони стосу паперу.

F: Кришка касети

Від’єднайте, щоб завантажити папір у касету.

G: Лоток виведення паперу

Подається автоматично, коли принтер почне друк. Виводиться надрукований папір.

H: Підпора для виведеного паперу

Витягається для підтримки виведеного паперу.

I: Гніздо карти пам’яті

Вставте карту пам’яті.

• Перед встановленням карти пам’яті

J: Індикатор Доступ (Access)

Світиться або блимає, вказуючи на стан карти пам’яті.

• Встановлення карти пам’яті

K: Напрямник універсального лотка

Розташуйте універсальний лоток тут.

L: Відсік для зберігання універсального лотка

Тут можна зберігати універсальний лоток з комплекту поставки принтера.

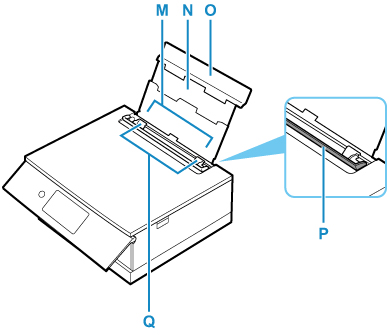

M: Задній лоток

Завантажте папір сюди. Одночасно можна завантажувати два або кілька аркушів одного формату та типу. Вони подаються автоматично по одному аркушу.

• Завантаження паперу в задній лоток
• Завантаження конвертів у задній лоток

N: Підпора для паперу

Витягніть, щоб завантажити папір у задній лоток.

O: Кришка заднього лотка

Відкрийте, щоб завантажити папір у задній лоток.

P: Кришка отвору подавання

Запобігає потраплянню сторонніх предметів в отвір подавання.

Відкрийте її, щоб перемістити напрямники для паперу, а перед виконанням друку закрийте її.

Q: Напрямники для паперу

Вирівняйте обидві сторони стосу паперу.
